NSR020A0X43Z非隔離DC-DC電源模塊(OmniOn Power)

發布時間:2024-12-31 08:39:12     瀏覽:524

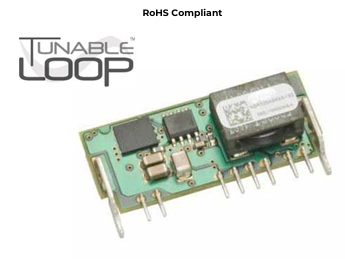

NSR020A0X43Z非隔離DC-DC電源模塊(OmniOn Power)

  NSR020A0X43Z是OmniOn Power公司推出的一款非隔離直流 - 直流(DC - DC)電源模塊,隸屬于Naos Raptor 20A系列。該模塊旨在提供高達20A的輸出電流,具備一系列特性,具體如下:

  產品概述

  輸入電壓范圍:在4.5Vdc至14Vdc之間。

  輸出電壓范圍:0.59Vdc至6Vdc,可通過外部電阻進行編程設定。

  輸出電流:可達20A。

  尺寸規格:其尺寸為36.8mm x 15.9mm x 9.2mm,適合空間受限的應用場景。

  保護功能方面:具備遠程開關機、可調輸出電壓以及過流和過溫保護功能。

  動態響應優化:借助Tunable Loop?功能,用戶能夠優化轉換器的動態響應,減少輸出電容,進而節省成本和PCB面積。

  應用場景

  該電源模塊可應用于多種領域,包括分布式電源架構、中間母線電壓應用,還適用于電信設備、服務器和存儲設備以及網絡設備等。

  技術規格

  絕對最大額定值

  連續輸入電壓:范圍為 - 0.3V至18V。

  工作環境溫度: - 40°C至85°C。

  存儲溫度: - 55°C至125°C。

  電氣規格

  工作輸入電壓:4.5V至18V。

  最大輸入電流:20A。

  輸入無負載電流:在0.6Vdc時為50mA,在5.0Vdc時為110mA。

  輸入待機電流:6.08mA。

  浪涌電流:1A*s。

  輸入電壓抑制:43dB。

  輸出規格

  輸出電壓范圍:0.59V至6V,可通過外部電阻調整。

  輸出電壓調節:精度在±0.2%至±0.8%之間,具體取決于輸出電壓。

  輸出紋波和噪聲:在不同輸出電壓下,紋波和噪聲的峰峰值在20mV至60mV之間變化。

  外部電容

  無Tunable Loop?時:6647pF至6647pF。

  有Tunable Loop?時:6647pF至7000pF。

  特性規格

  On/Off信號接口:邏輯高電平(模塊開啟)為3.5V至Vin(max),邏輯低電平(模塊關閉)為 - 0.3V至0.4V。

  輸入高電流:10μA至1mA。

  輸入低電流:10μA。

注:ABB(OmniOn Power)非隔離式DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
